¿Cómo calcular el caudal requerido para una válvula de escape rápida?

¿Cómo calcular el caudal requerido para una válvula de escape rápida?

Como proveedor de válvulas de escape rápidas, a menudo encuentro clientes que no están seguros sobre cómo calcular la velocidad de flujo requerida para estas válvulas. Comprender el caudal apropiado es crucial para la operación eficiente y efectiva de cualquier sistema que incorpore una válvula de escape rápida. En esta publicación de blog, lo guiaré a través del proceso de calcular el caudal requerido, teniendo en cuenta varios factores que pueden influir en este cálculo.

Comprender las válvulas de escape rápidas

Antes de sumergirse en el cálculo del caudal, es importante tener una comprensión básica de qué son las válvulas de escape rápidas y cómo funcionan. Las válvulas de escape rápidas están diseñadas para agotar rápidamente el aire de un cilindro neumático u otro dispositivo neumático. Se usan comúnmente en aplicaciones donde se requieren actuación rápida y tiempos de respuesta rápidas, como en sistemas automatizados de maquinaria, robótica y automatización industrial.

La función principal de una válvula de escape rápida es proporcionar una ruta directa para que el aire de escape escape del cilindro o dispositivo, evitando la válvula de control. Esto reduce significativamente el tiempo de escape y permite que el cilindro se retraiga o se extienda más rápidamente. Al hacerlo, las válvulas de escape rápidas mejoran el rendimiento general y la productividad del sistema.

Factores que afectan el caudal requerido

Deben considerarse varios factores al calcular el caudal requerido para una válvula de escape rápida. Estos factores incluyen:

1. Tamaño y volumen del cilindro: El tamaño y el volumen del cilindro o dispositivo neumático están directamente relacionados con la cantidad de aire que debe agotarse. Los cilindros más grandes con mayores volúmenes requerirán una velocidad de flujo más alta para garantizar un escape rápido y eficiente.
2. Presión de funcionamiento: La presión de funcionamiento del sistema afecta los requisitos de caudal. Las presiones operativas más altas generalmente requieren tasas de flujo más altas para lograr el tiempo de escape deseado.
3. Longitud y velocidad del trazo: La longitud de la carrera y la velocidad del cilindro también juegan un papel en la determinación del caudal requerido. Los accidentes cerebrovasculares más largos y las velocidades más altas requieren que se agote más aire en un período más corto, lo que requiere una velocidad de flujo más alta.
4. Requisitos del sistema: Los requisitos específicos de la aplicación, como el tiempo de respuesta deseados y la velocidad de ciclo, influirán en el cálculo de la velocidad de flujo. Por ejemplo, las aplicaciones que requieren actuación rápida y altas tasas de ciclo necesitarán un caudal más alto para satisfacer estas demandas.

Calculando la tasa de flujo requerida

Para calcular el caudal requerido para una válvula de escape rápida, puede usar los siguientes pasos:

1. Determinar el volumen del cilindro: Calcule el volumen del cilindro neumático usando la fórmula para el volumen de un cilindro: V = πr²h, donde V es el volumen, r es el radio del orificio del cilindro y H es la longitud de la carrera.
2. Calcular el consumo de aire: Una vez que tenga el volumen del cilindro, debe determinar el consumo de aire por ciclo. Esto se puede calcular multiplicando el volumen del cilindro por el número de ciclos por minuto (CPM).
3. Considere la presión de funcionamiento: La presión de funcionamiento del sistema afecta la densidad del aire y, en consecuencia, los requisitos de caudal. Puede usar la ley de gas ideal para tener en cuenta los efectos de presión y temperatura en el volumen de aire.
4. Cuenta de pérdidas del sistema: En aplicaciones del mundo real, siempre hay algunas pérdidas debido a factores como fricción, fuga y restricciones de válvulas. Es importante tener en cuenta estas pérdidas al calcular el caudal requerido. Una práctica común es agregar un factor de seguridad del 20 - 30% al caudal calculado para tener en cuenta estas pérdidas.

Veamos un ejemplo para ilustrar el proceso de cálculo. Supongamos que tenemos un cilindro neumático con un diámetro de orificio de 50 mm y una longitud de carrera de 100 mm. El sistema funciona a una presión de 6 bar, y la tasa de ciclo deseada es de 30 ciclos por minuto.

1. Calcule el volumen del cilindro:
   • Primero, convierta el diámetro de orificio en metros: 50 mm = 0.05 m.
   • Luego, calcule el radio: r = 0.05 m / 2 = 0.025 m.
   • Usando la fórmula de volumen, V = πr²h, obtenemos V = π (0.025 m) ² (0.1 m) = 0.00019635 m³.
2. Calcular el consumo de aire:
   • El consumo de aire por ciclo es igual al volumen del cilindro. Entonces, el consumo de aire por minuto es 0.00019635 m³/ciclo * 30 ciclos/min = 0.0058905 m³/min.
3. Cuenta de presión de operación:
   • Usando la ley de gas ideal, podemos convertir el consumo de aire a la presión de funcionamiento a la velocidad de flujo a presión atmosférica. Para simplificar, supongamos que la temperatura permanece constante. La velocidad de flujo a presión atmosférica (1 bar) es de aproximadamente 0.0058905 m³/min * 6 bar = 0.035343 m³/min.
4. Agregar un factor de seguridad:
   • Agregar un factor de seguridad del 20%, el caudal requerido es 0.035343 m³/min * 1.2 = 0.0424116 m³/min.

Entonces, en este ejemplo, el caudal requerido para la válvula de escape rápida es de aproximadamente 0.0424 m³/min.

Importancia de elegir el caudal correcto

Elegir el caudal correcto para una válvula de escape rápida es esencial para el funcionamiento adecuado del sistema. Si el caudal es demasiado bajo, el tiempo de escape será más largo, lo que dará como resultado una actuación más lenta y una productividad reducida. Por otro lado, si el caudal es demasiado alto, puede provocar un ruido excesivo, un mayor consumo de energía y desgaste innecesario en la válvula y otros componentes.

Al calcular con precisión el caudal requerido y seleccionar una válvula de escape rápida con la capacidad apropiada, puede garantizar un rendimiento, confiabilidad y eficiencia óptimos de su sistema neumático.

Productos relacionados

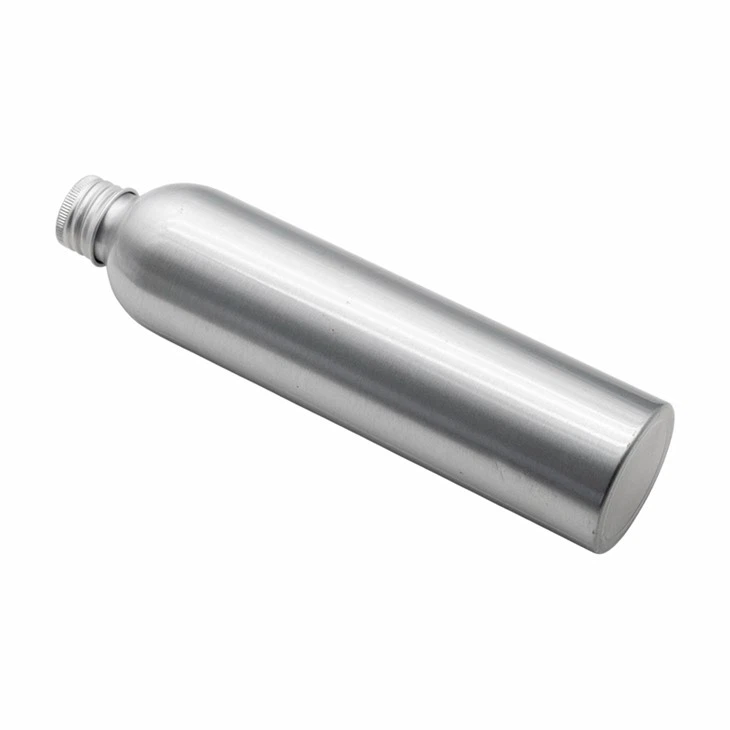

Además de las válvulas de escape rápidas, también ofrecemos una gama de alta calidadTubo redondo de aluminio hueco verde,Botellas de aceite de fragancia de aluminio, yAlféizar de excavador. Estos productos están diseñados para satisfacer las diversas necesidades de nuestros clientes y se fabrican con los más altos estándares de calidad y precisión.
